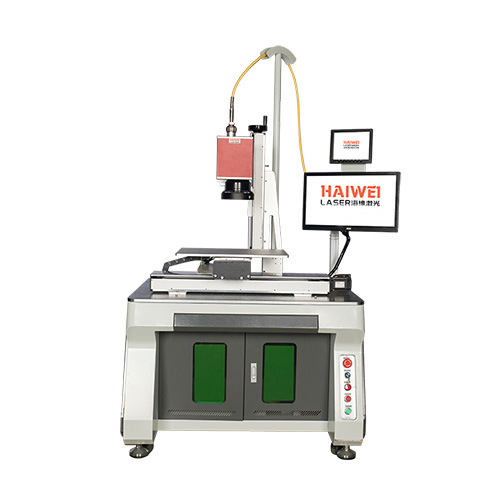

能量反饋振鏡式激光焊接機

技術支持：可定制
應用領域：3C數碼金屬件、手機、筆記本結構件，TYPE-C插頭、新能源電池、精密醫療器械，鐘表五金等精密激光點焊和連續焊接。

24小時客服在線
廠家正品保障
發貨時速承諾

產品介紹
產品參數
相關產品

產品介紹

機型簡介 · Model Profile

振鏡式激光焊接機采用先進的高速數字振鏡系統，搭配脈沖/準連續/納秒激光器，專業激光控制軟件系統，實現產品的精密激光點焊或準連續焊接。焊接熱影響小，產品變形小。極大的提高產品質量和加工速度。

機型特點 · Model Features

配置高性能的激光器，可實現不同脈沖峰值功率針對金屬材料的焊接。

采用高速數字振鏡，定位精度高，響應速度快。

可以選配擴展軸，滿足更大范圍的激光焊接。

選配CCD視覺定位，實現自動定位，滿足自動化焊接。

可以方便和外部上下料實現自動化連線。


產品參數

設備型號 model	HW-LP-WS75E	HW-LP-WS150E	HW-LP-WS300E
電力要求 Requirements of power supply	AC220V/±10%,50Hz	AC380V/±10%,50Hz	AC380V/±10%,50Hz
設備功耗 eqpipment power	3KW	6KW	12KW
平均功率 Laser power	75W	150W	300W
激光波長 Wavelength	1064nm	1064nm	1064nm
峰值功率 Peak power	5KW	6KW	10KW
最大脈沖能量 Max pulse energy	35J	40J	70J
反饋方式 Feedback mode	實時能量反饋控制 Energy feedback
傳輸光纖 Fiber model	Japan MITSUBISHI SI200/SI300/SI400/SI600 L=5M
分光方式 Dividing laser way	能量分光/時間分光(標配1路出光，最多4路出光) Energy dividing/time dividing(standard 1 road light)
工作范圍 Work area	100*100mm (可定制)
波形設置 Waveform setting	任意拐點波形設置,1-20拐點 Arbitrary Waveform set,1-20 point
參數儲存 Parameter storage	8G空間，每個文件可調用32組參數 8G SD memory, call 32 sets of parameters
脈沖寬度 pulse width	0.1ms-20ms
脈沖頻率 pulse frequency	1HZ-100HZ
I/O接口 input/output	輸入/輸出I/O RS232
瞄準指示方式 Localization way	紅光/(選配CCD) Red diode indicator (option ccd)
冷卻方式 Cooling way	水冷 Water chiller
環境要求 Environmental requirements	溫度：13℃-28℃ 濕度：5%-75% Temperature:13℃-28℃ humidity:5%-75%
外形尺寸L×H×W(mm) Equipment size	1100×1000×500	1100×1000×650	1300×1130×660
